Materialval för flamskyddade datorkablar och praktiska avvägningar

När man designar en flamskyddad datorkabel dikterar valet mellan PVC, LSZH (Låg Smoke Zero Halogen), halogenfria polyetenblandningar och högpresterande fluorpolymerer (t.ex. PTFE) både brandprestanda och långvarig användbarhet. PVC-formuleringar är billiga och kan uppnå ett bra självsläckande beteende med tillsatser, men de kan producera frätande gaser och tjock rök när de bränns. LSZH-föreningar minskar avsevärt giftig/skadlig avgasning och rökdensitet - viktigt för slutna utrymmen som datacenter och kollektivtrafik. PTFE och relaterade fluorpolymerer ger den bästa termiska och flambeständigheten (temperaturer vid kontinuerlig användning och utmärkt ljusbågsmotstånd) men till högre kostnad och med olika installationsstyvhet. Jag rekommenderar att du väljer den lägsta nivån för flamprestanda som fortfarande uppfyller lokala regler och operativa prioriteringar; på Junshuai guidar vi kunder till kostnadseffektiva LSZH-blandningar för användning inomhus och fluorpolymerjackor för tuffa miljöer.

Standarder och testmetoder du bör specificera (med praktiska acceptanskriterier)

Att kräva en specifik standard vid köp undviker oklarheter. För flamutbredning och rök, vanliga tester och hur man använder dem i specifikationer:

• UL94: Använd V0 eller bättre för acceptans av små prover/komponenter; V0 indikerar kort efterglöd och inga flammande droppar.
• IEC 60332-serien: Ange vertikal flamutbredning på en enda kabel (IEC 60332-1) plus grupp flamtester (IEC 60332-3) för medföljande installationer.
• IEC 61034 / EN 61034: Mätningar av rökdensitet — begär ett maximalt värde för optisk densitet för slutna utrymmen.
• EN 50525 / CPR-klassificering (EU): I tillämpliga fall, inkludera CPR Euroclass (t.ex. B2ca, Cca) i upphandlingskraven.

Praktiska acceptanskriterier: ange både teststandarden och de numeriska gränsvärdena (t.ex. IEC 61034 d _max ≤ 0,65, UL94 V0). Detta undviker leverantörer som citerar tvetydig efterlevnad.

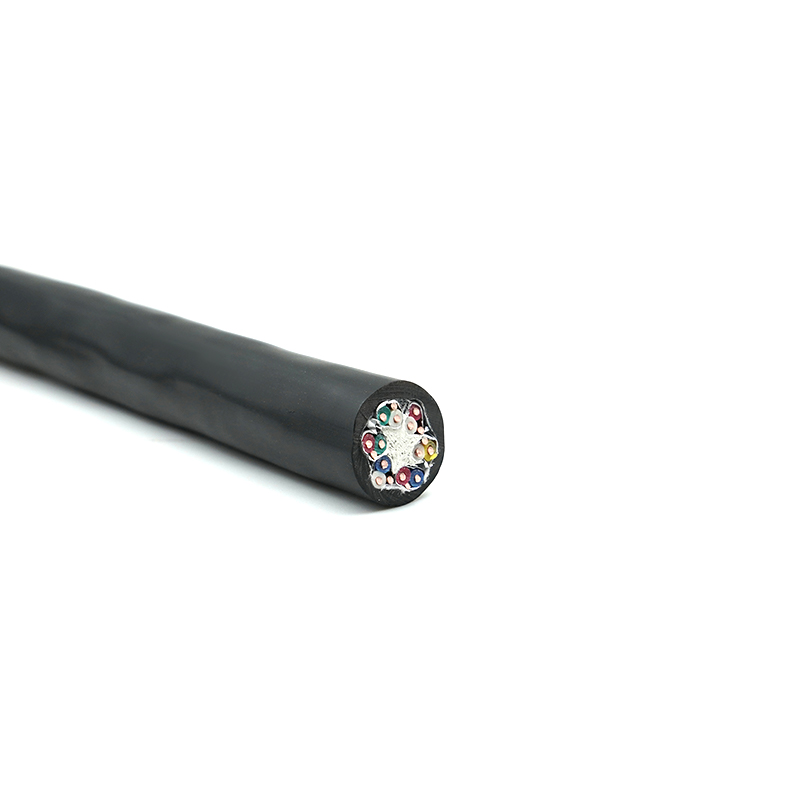

Övergripande skärmad datorkabel : konstruktionsdetaljer som betyder något

"Overallt skärmad" betyder att hela kabelbunten har ett kontinuerligt ledande skikt (folie, fläta eller båda) runt alla isolerade kärnor. Viktiga konstruktionsval och varför de är viktiga:

• Foliesköld (aluminium/polyester): ger 100 % täckning till låg kostnad och är effektiv mot högfrekventa störningar men har begränsad mekanisk styrka och rivhållfasthet.
• Flätskydd (förtennad koppar): erbjuder utmärkt mekanisk robusthet och jordningskontinuitet; flättäckningsprocent (t.ex. 60–95%) bestämmer lågfrekvent avskärmning.
• Kombinerad foliefläta: använder folie för full täckning och flätning för mekanisk styrka och jordning - rekommenderas för kritiska EMI-miljöer.
• Dräneringstråd: en tvinnad förtent kopparledare som kommer i kontakt med skärmen och gör avslutningen enkel – begär alltid storlek och antal strängar för att matcha termineringshårdvara.

Sköldavslutning och jordning: praktiska bästa praxis

En sköld är endast effektiv om den är korrekt avslutad. För övergripande skärmade datorkablar:

• Använd en dedikerad enpunktsjordningsstrategi för långa körningar för att undvika jordslingor; Bind fast skölden till chassit eller skyddsjord i ena änden där det är möjligt.
• När båda ändarna måste vara jordade (byggnadskrav), inkludera common-mode choke eller bindningsmotstånd för att styra cirkulerande strömmar.
• Se till att dräneringskabeln är tillräckligt lång och förtennad för löd- eller krimpanslutningar; specificera uppsägningssatser eller hylsor i upphandlingsdokument.

EMI/EMC-reducering: design på kabelnivå och åtgärder på systemnivå

Kabelval minskar utstrålade och ledande utsläpp men måste kombineras med systempraxis:

• Geometri för vridningspar: bibehåll konsekventa parläggningslängder för att bevara avstötning i differentiellt läge; undvik att para ihop höghastighetspar med bullriga strömledare i samma övergripande skärm.
• Dräneringsvägar och bindning: dra dräneringsledningar längs ett enda plan och undvik skarpa kurvor; binder till en chassipunkt med låg impedans.
• Kabeldragning: separata signal/känsliga kablar från högeffekts- eller variabelfrekvensomriktare; korsa i rät vinkel när det är oundvikligt.

Termiska och mekaniska designöverväganden för flamskyddade datorkablar

Isolering och manteltjocklek påverkar både värmeavledning och flamprestanda. Praktisk vägledning:

• Ledarstorlek och isolering: större ledare minskar I ² R-förluster men kräver tjockare isolering för att bibehålla dielektrisk styrka; verifiera kapaciteten i buntade förhållanden (nedsättningsfaktorer gäller).
• Jackans flexibilitet kontra flamprestanda: hög flambeständighet ökar ofta styvheten — för installation av brickor eller plenum, ange en minsta böjradie och testa för flexibilitet vid installationstemperatur.
• Åldrande: UV, värme och kemisk exponering påskyndar polymerens sprödhet. Begär testdata för accelererad åldrande (t.ex. % draghållning efter 1 000 timmar vid 85°C) för applikationer med lång livslängd.

Röktoxicitet och halogenfria avvägningar - välj för människors säkerhet

Rökdensitet är bara ett mått; gassammansättningen under förbränning är avgörande för passagerarnas säkerhet. Halogenerade material avger frätande gaser (HCl, HBr) som kan skada elektroniken och skada människor. LSZH eller halogenfria kablar minskar den risken men offrar ibland enkel bearbetning och ökar kostnaderna. För kritiska inomhusutrymmen (kontrollrum, sjukhus, flygplansinteriörer), insistera på både låga rök- och halogenfria klassificeringar och begär leverantörens MSDS och testrapporter för förbränningsprodukter.

Jämförelsetabell: jackets material och nyckelegenskaper

Installationsrekommendationer för att minimera brandrisk och EMI

Praktiska installationskontroller minskar både brandutbredning och störningar:

• Undvik att bunta ihop ström- och höghastighetsdatakablar såvida inte skärmad separation eller ledning används; värme från strömledare kan påskynda nedbrytningen av manteln.
• Upprätthåll gränser för kabelrännans fyllning och använd brandskydd vid vägg-/takgenomföringar med material som är kompatibla med mantelns kemi.
• Dokumentera avslutningspunkterna och inkludera ett märkningsschema på båda ändarna av körningarna för att underlätta framtida underhåll och förhindra oavsiktlig lossning.

Åldrande, inspektion och livscykelhantering

Planera för uttjänt livslängd: polymerer blir spröda, sköldar korroderar och isolering kan utveckla mikrosprickor som försämrar EMI-prestandan. Rekommenderat program:

• Regelbundna visuella inspektioner (vart 2–5 år beroende på miljö) för sprickbildning, missfärgning eller delaminering av jackan.
• Elektriska stickprov: isolationsmotstånd och kontinuitet för avlopp/skärm för att verifiera integriteten efter installation och efter varje händelse (övertemperatur, översvämning).
• Håll ett spårbarhetsregister för delar (batchnummer, leverantörsrapporter) – detta tillåter målinriktat utbyte om ett specifikt parti visar påskyndat åldrande.

Specificering av flamskyddad datorkabel och övergripande skärmad datorkabel: en checklista för upphandling

Använd den här komprimerade checklistan i offertförfrågningar för att få äpplen-till-äpplen-citat:

• Exakta standardreferenser krävs (t.ex. IEC 60332-1, UL94 V0, EN 61034) och numeriska pasströsklar.
• Sköldtyp och täckning (folie %, fläta %), avloppstrådens storlek och placering.
• Jackans material, krav på halogenfritt och kontinuerlig drifttemperatur.
• Ampacity-dämpningstabeller för buntad installation och max rekommenderad brickfyllning.

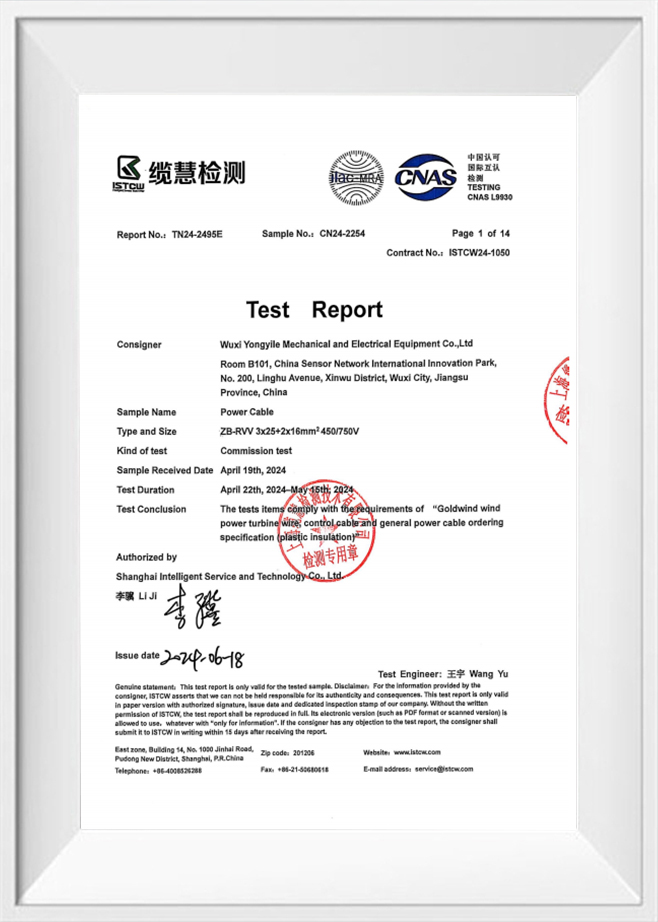

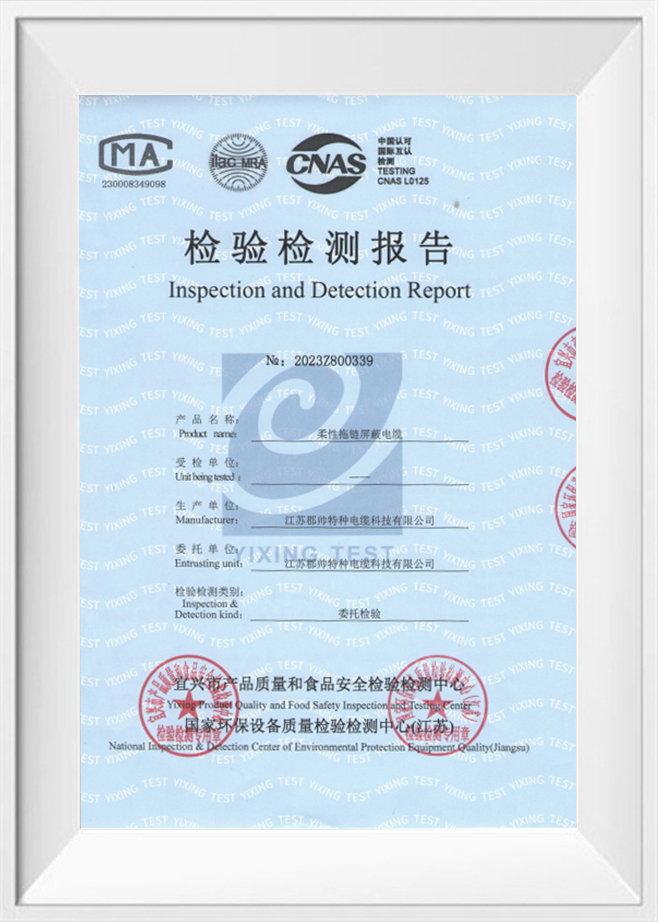

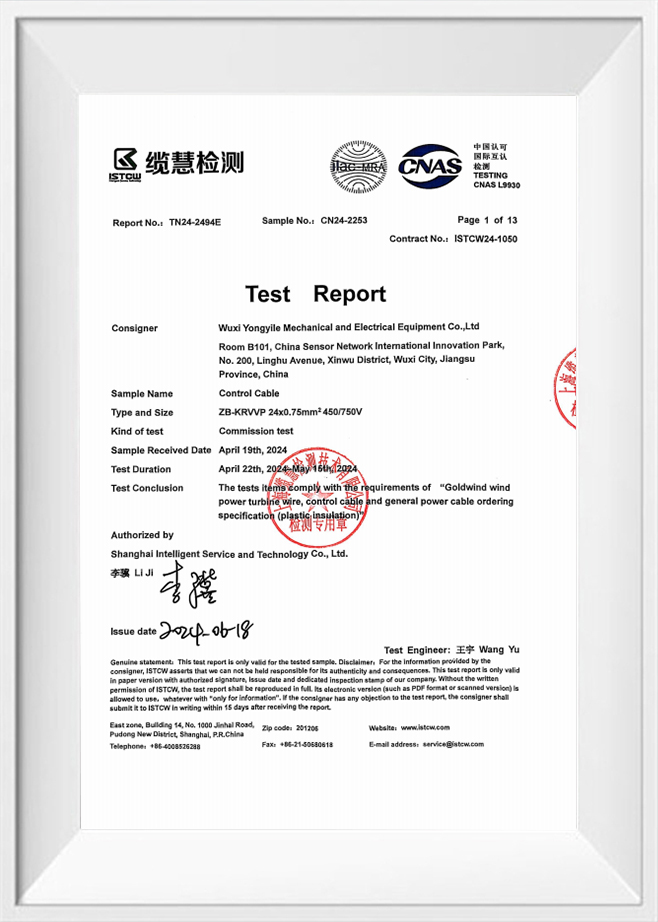

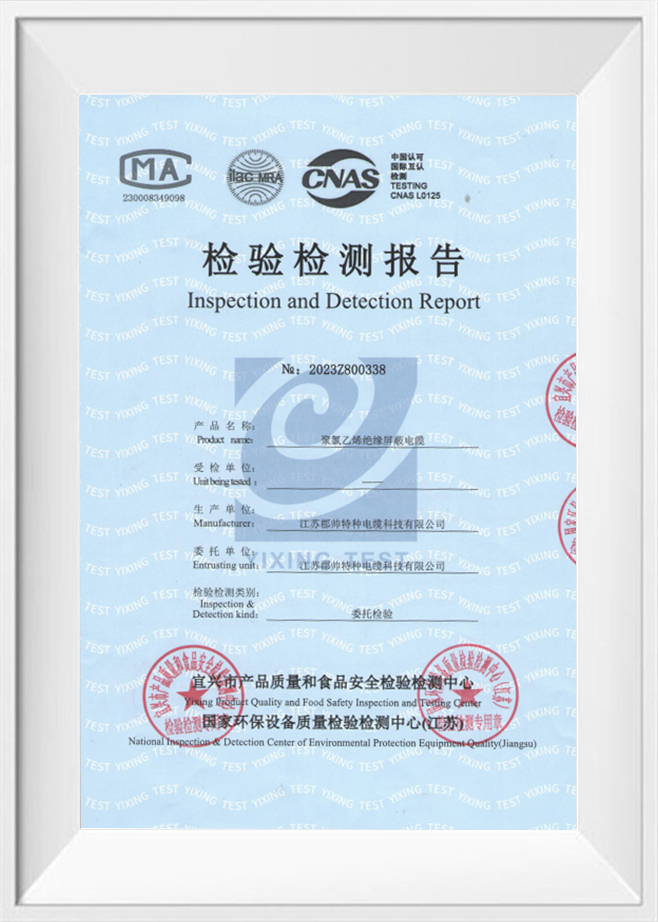

• Begär provtestrapporter och MSDS för de exakta materialpartierna som föreslagits.

Om du vill kan Junshuai tillhandahålla skräddarsydda provkablar och testdokumentation så att du kan validera prestanda i din specifika miljö – vi brukar hjälpa kunder att köra riktade acceptanstester för att matcha deras operativa behov.

När ska man välja kombinerade lösningar: exempel från verkliga implementeringar

Exempel där kombinerad flamskyddad och övergripande skärmad konstruktion är det rätta valet:

• Datacenter med varma/kalla gångar där både rök/toxicitet och EMI (från tät kraftelektronik) är oroande — välj LSZH jacka folieflätskydd.
• Kablage för kollektivtrafik och järnvägsfordon där flamutbredning och låga giftiga utsläpp är obligatoriska och mekanisk missbruk kräver flätförstärkning.
• Industriella kontrollrum i anslutning till VFD där EMI-dämpning minskar störande snubblar och flamskydd minskar risken för brandspridning.

Sista praktiska tipset

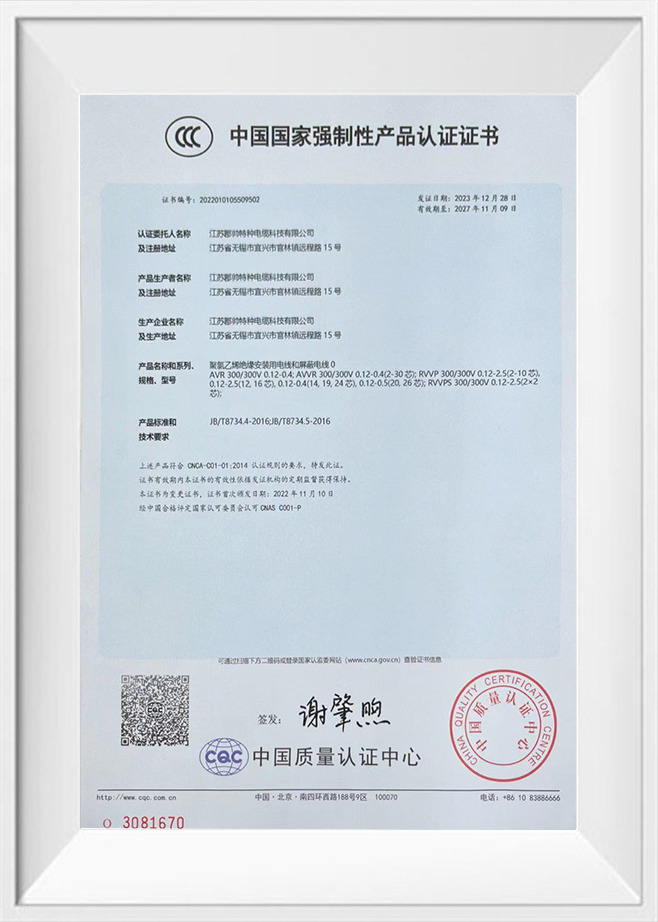

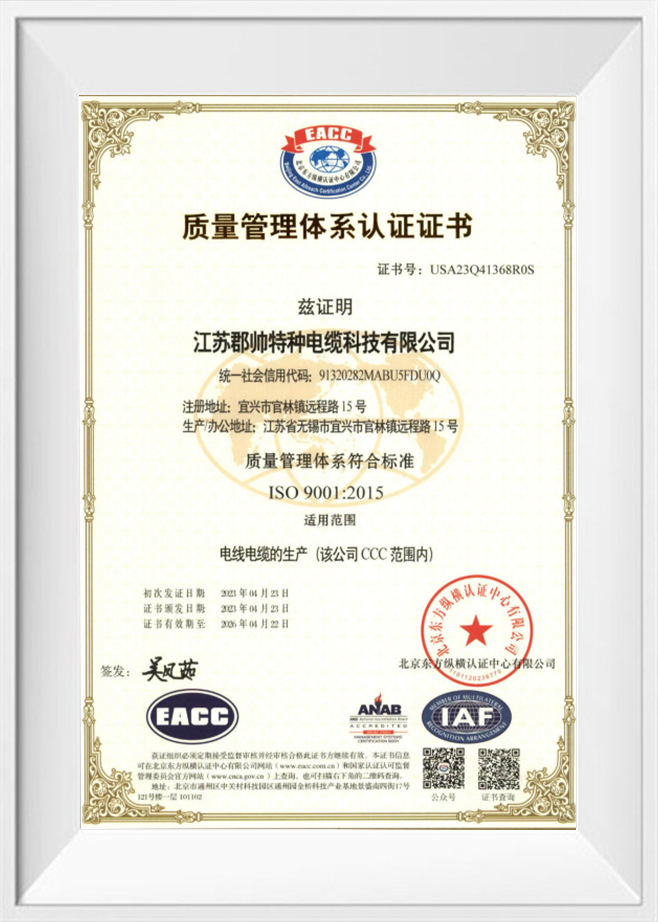

Specificera de verkliga installationsbegränsningarna (böjradie, brickfyllning, exponering för oljor/UV) tillsammans med flamma/EMI-krav i upphandlingsdokumentet; leverantörer som tillhandahåller matchade testrapporter och provdelar för testning på plats sparar tid och minskar risken för eftermontering. På Junshuai välkomnar vi validering på plats eller i laboratoriet av våra Flamskyddad datorkabel och övergripande skärmade datorkabeldesigner — vi arbetar med kunder för att producera exakt den kabelkonstruktion de behöver, med stöd av CCC-, UL-, ISO9001- och CE-dokumentation.
