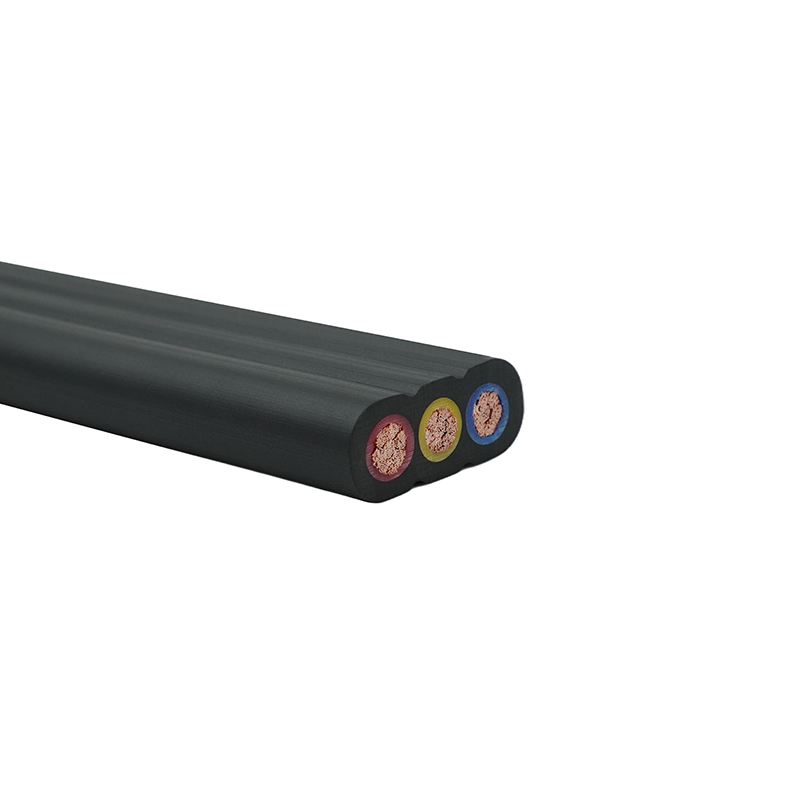

Platt kabeldesign för dragkedjor
Platta kablar används ofta i dragkedjeapplikationer eftersom deras geometri möjliggör minskad böjspänning och jämnare rörelse längs styrsystem. En nyckelfaktor är ledararrangemanget - ledare bör vara jämnt fördelade och parallella för att minimera friktion och nötning under upprepad böjning.
Plattkablar av hög kvalitet använder ofta fintrådiga kopparledare för att förbättra flexibiliteten. Isoleringsmaterial som PUR eller PVC väljs utifrån deras nötningsbeständighet och motståndskraft mot oljor, kemikalier eller UV-exponering. Korrekt installation inkluderar att se till att böjradien inte faller under tillverkarens specifikationer för att förhindra utmattning av inre ledare.

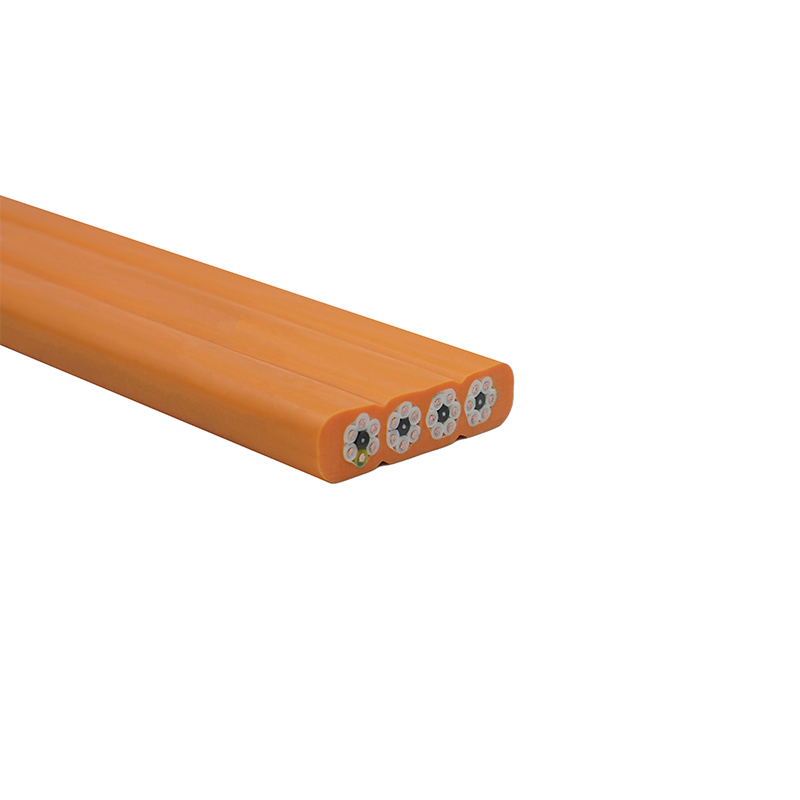

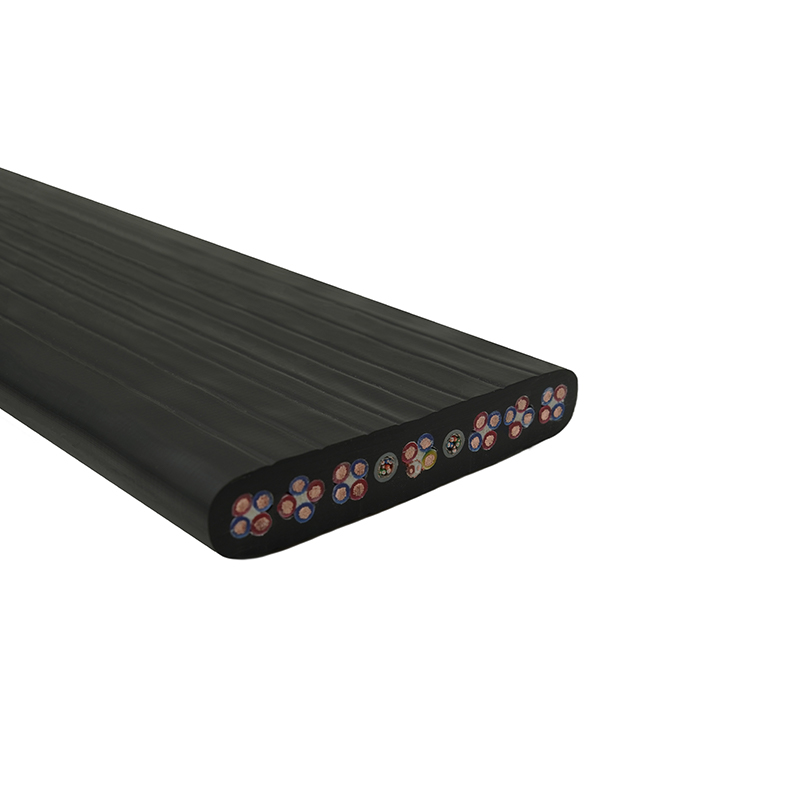

Plattkablar med flera kärnor i automatiserade system
Plattkablar med flera kärnor konsoliderar flera kretsar till en enda kompakt kabel, vilket sparar utrymme i automatiserade maskiner och robotar. Varje kärna kan bära olika signaler, från kraft till kontroll, samtidigt som den bibehåller tydlig separation för att minska överhörning.

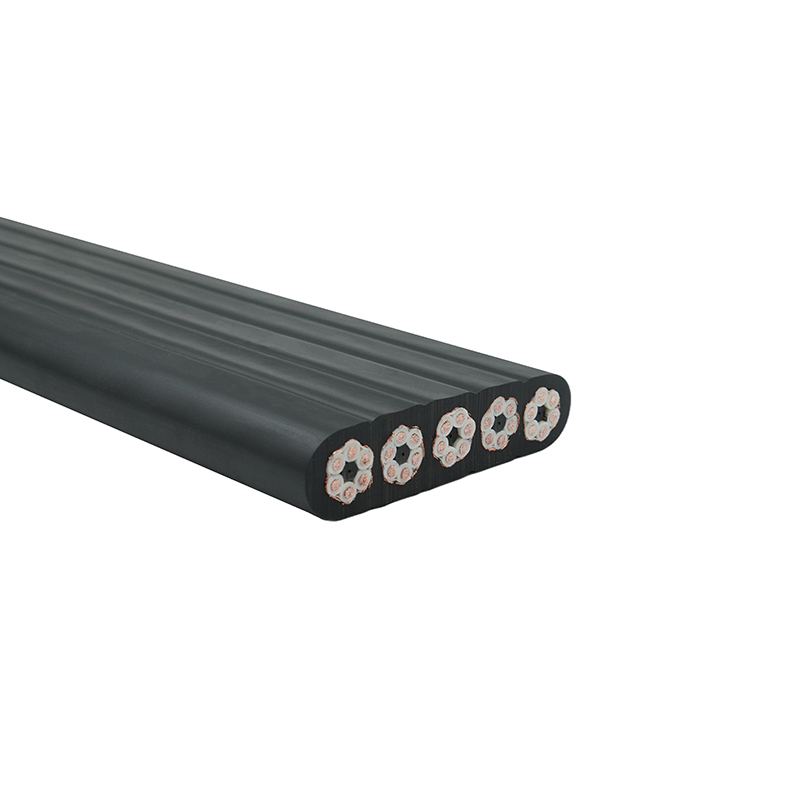

Skärmade versioner av platta kablar med flera kärnor rekommenderas i miljöer med hög störning. Till exempel, i CNC-maskiner eller produktionslinjer med servomotorer, minskar en skärmad platt kabel elektromagnetiska störningar samtidigt som flexibiliteten bibehålls. Att välja rätt antal kärnor och tvärsnittsarea är avgörande för strömförande kapacitet och spänningsfallskontroll.
Materialval för platta kablar med hög hållbarhet
Hållbara platta kablar kräver en noggrann kombination av ledare och isoleringsmaterial. Koppar är standard för konduktivitet, medan isolering väljs utifrån mekanisk och kemisk beständighet. PUR är att föredra för miljöer som kräver hög nötningsbeständighet och UV-stabilitet, medan PVC kan vara lämplig för inomhus applikationer med låg stress.
- Överväg TPE eller elastomeriska föreningar för applikationer som kräver extrem flexibilitet vid låga temperaturer.

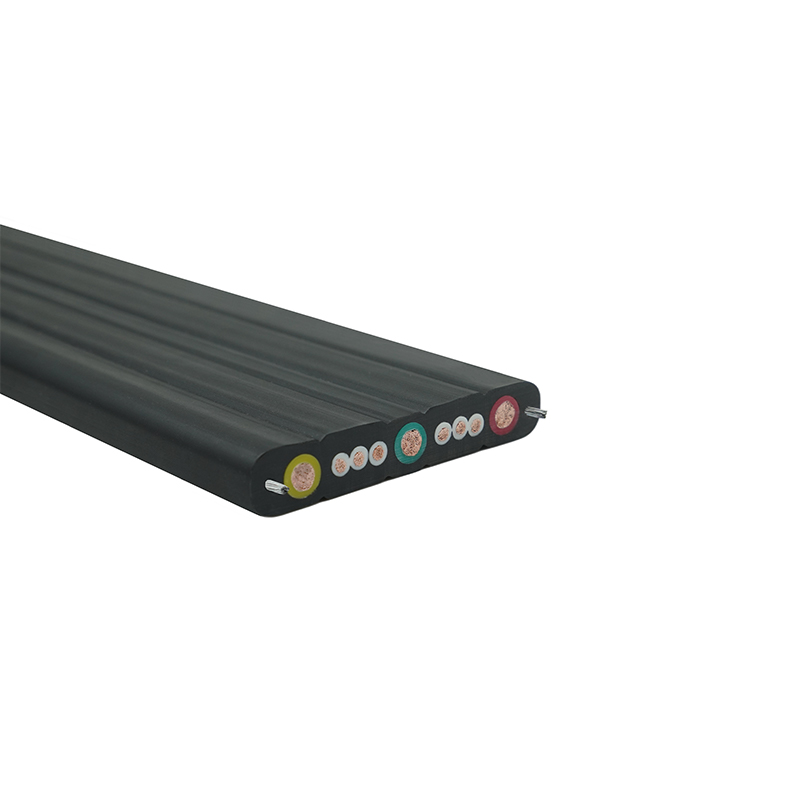

- Förstärkta eller laminerade plattkablar kan motstå krossning och mekaniskt slitage i kompakta industriella installationer.
- Platta kablar with color-coded cores simplify installation and maintenance in multi-core systems.
Installation bästa praxis för flerkärniga platta kablar
Korrekt installation säkerställer lång livslängd och prestanda för platta kablar med flera kärnor. Viktiga överväganden inkluderar att undvika skarpa böjar, minimera vridning och att säkerställa att kablar stöds längs hela sin längd för att minska mekanisk påfrestning.
Vid långa resor är det viktigt att beräkna rätt öglelängd för att förhindra översträckning. Kabelhållare eller brickor bör väljas för att passa den platta kabelns bredd samtidigt som den bibehåller jämn rörelse.
Elektriska överväganden för flerkärniga platta kablar
Spänningsklassning, strömkapacitet och isolationsresistans är kritiska vid design av platta kablar med flera kärnor för industriella applikationer. Användning av underdimensionerade ledare kan leda till överhettning, medan överdrivet avstånd minskar flexibiliteten och ökar kabelns fotavtryck.
| Parameter | Platt kabel | Platt kabel med flera kärnor |
| Typiskt spänningsvärde | 300/500V | 300/500V eller anpassad |
| Flexibilitet | Hög | Medium-Hög |
| Typisk tillämpning | Enkla dragkedjor | Robotarmar, multi-signal automationslinjer |
Felsökning av vanliga problem i platta kabelsystem
Platta kabelsystem kan utveckla mekaniska eller elektriska problem med tiden. Nötning, ledarutmattning och isoleringssprickor är vanliga mekaniska problem. Elektriska problem involverar ofta spänningsfall eller signalstörningar på grund av felaktig skärmning.
- Inspektera platta kablar regelbundet för ytslitage, särskilt vid böjpunkter.
- Se till att kablar med flera kärnor installeras utan att korsar eller överlappar varandra, vilket kan leda till ojämn belastning.
- Använd skärmade platta kablar i miljöer med hög EMI för att bibehålla signalintegriteten.
