Viktiga prestandaegenskaper hos hissplattor i vertikala rörelsesystem
Konduktörskonstruktion och varför antalet strängar spelar roll
Hiss platta färdkablar förlita sig på finsträngade kopparledare för att överleva kontinuerlig vertikal rörelse och frekvent böjning. Att öka antalet trådar minskar böjspänningen på varje enskild filament, vilket minskar sannolikheten för ledarbrott under cykliska belastningar. För applikationer med snäva böjningsradier vid remskivor eller där kabeln lindas på små rullar, reducerar extra fin trådning och balanserade läggningsriktningar inre slitage och hjälper till att bibehålla konsekvent kontaktmotstånd under kabelns livslängd.

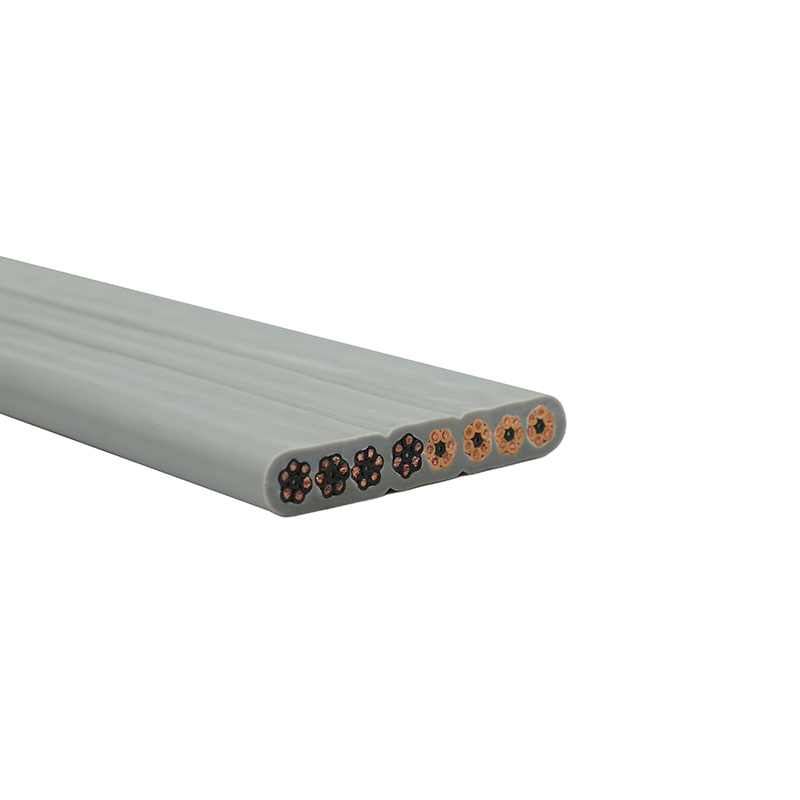

Platt geometri: rymdeffektivitet och mekaniskt beteende
Det platta tvärsnittet är valt för att minimera användningen av axelutrymmet och för att förhindra vridning eller trassling under vertikal rörelse. Tillplattade konstruktioner ändrar kabelns neutrala axel och böjegenskaper jämfört med runda kablar; de tillåter en mindre övergripande konstruktion samtidigt som de enskilda ledarbanorna hålls stabila. Platt geometri koncentrerar dock skjuvkrafter på isolering mellan ledare vid böjens yttersta gränser, så konstruktörer måste verifiera vidhäftning mellan skikt, isoleringstjocklek och eventuella dragavlastningsfunktioner för att undvika delaminering under långvarig drift.
Mantelmaterial och miljöförmåga
Valet av hölje - vanligtvis oljebeständig PVC eller åldringsbeständiga gummiblandningar - bestämmer direkt kabelns motstånd mot skaftföroreningar, fuktighet och temperaturcykler. PVC-blandningar erbjuder konsekvent dielektrisk prestanda och enkel extrudering, medan gummihöljen ger överlägsen flexibilitet vid låga temperaturer och mekanisk seghet. I hisschakt med hydraulisk utrustning, välj oljebeständiga formuleringar för att förhindra svullnad och uppmjukning; i schakt som utsätts för UV genom glaspaneler eller starkt ozon, föredrar gummiblandningar med anti-ozonanter för längre livslängd.

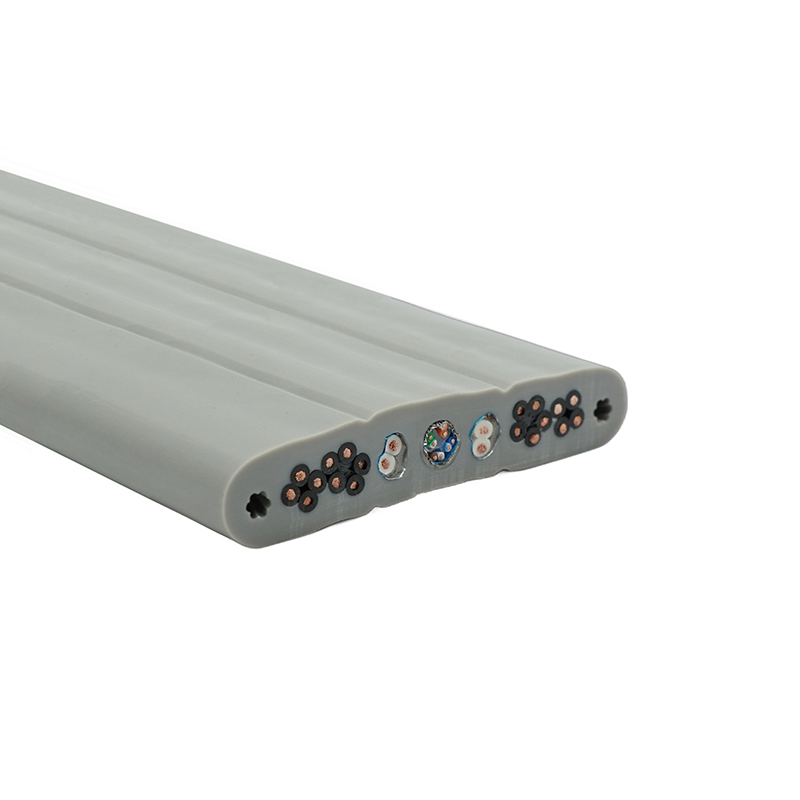

Signalintegritet och integrerade datapar (Cat6 flat-alternativ)
Moderna hisssystem kombinerar kraft-, kontroll- och höghastighetsdatakanaler. Att integrera platta par i Cat6-stil kräver kontrollerad pargeometri, konsekvent parvridning och noggrann separation från strömledare för att begränsa överhörning och bibehålla prestanda för när-ände/fjärrände returförlust (NEXT/FLR). När du specificerar platta Cat6-hisskablar, begär impedansrapporter över 1–250 MHz, par-till-par-kopplingsnummer och provkontinuitetstester efter flexcykler för att bekräfta att dataprestanda överlever mekanisk stress.
Mekaniskt skydd, nötningsbeständighet och axelmontering
Nötning från skivkanter, styrskenor eller dammbelastade miljöer är en frekvent felmekanism. Välj kablar med förstärkta ytterskikt eller överväg att lägga till externa nötningshylsor vid kända slitpunkter. Monteringsbeslag – klämmor, styrningar och genomföringar – måste väljas för att matcha den platta profilen; rundade klämmor eller fodrade kanaler minskar punktbelastningen. Observera att skyddande tillägg ändrar kraven på böjradie och kan öka styvheten; validera monteringen under representativa rörelseprofiler före installation.
Elsäkerhet och brandprestanda
Hisskablar måste uppfylla brand-, rök- och toxicitetsstandarder som är relevanta för byggnormer i installationsjurisdiktionen. Flamskyddande formuleringar och låg-rök, noll-halogen (LSZH) alternativ minskar risken under en brandhändelse. Bekräfta alltid nödvändig brandprestanda och begär testdata från leverantören – såsom vertikal flamspridning och rökemission – eftersom mantelformuleringar som förbättrar flexibiliteten eller oljebeständigheten kan påverka flambeteendet.
Utmattningstestning och livscykelverifiering
Specificera flex-life testning som emulerar hissens förväntade slaglängd, hastighet och antal cykel. Standardiserade labbdata är användbara, men ingenting ersätter ett arbetscykeltest som speglar installationens verkliga rörelseprofil. Begär testrapporter som visar ledarintegritet, isolationsresistans och signalöverföring före och efter ett definierat antal cykler; jämför testcyklerna med dina förväntade årscykler för att uppskatta utbytesintervaller och planera förebyggande underhåll.

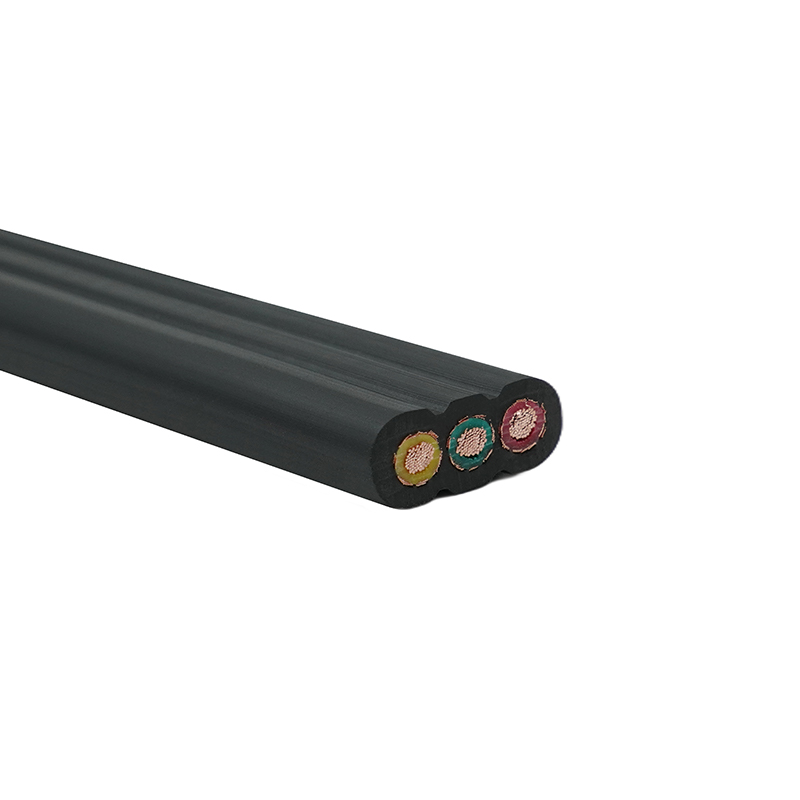

Överväganden om skärmning, jordning och EMI
Där känsliga övervaknings- eller kommunikationsledningar går tillsammans med strömmen, minimerar integrerad skärmning eller diskreta skärmade par elektromagnetiska störningar. Platta kablar kan innehålla folie- eller flätade skärmar, men skärmavslutning och kontinuerlig jordning längs kabelvägen är avgörande för att upprätthålla effektiviteten. Utvärdera kabelns skärmtäckningsprocent och motstånd; dåliga avslutningar eller intermittenta skärmkontakter under böjning kommer att försämra immuniteten mot externa bruskällor.
Inspektion, underhåll och diagnostik på plats
- Visuell inspektion – kontrollera om det finns skärsår, krossmärken, ythärdning eller missfärgning som tyder på kemiska angrepp eller ozonexponering.
- Böjtest — utför en mild kallböjning för att upptäcka sprödhet; minskad flexibilitet föregår ofta sprickbildning under belastning.
- Elektriska kontroller — mät isolationsresistans och kontinuitet för varje ledare och för skärmkontinuitet efter schemalagda cykler eller misstänkta händelser.
- Dokumentation – dokumentera kabeldragning, identifierade slitpunkter och utbyteshistorik för att förfina framtida specifikationer och upphandling.
Leverantörskvalifikationer, certifieringar och spårbarhet
Leverantörer som innehar CCC-, UL-, ISO9001- och CE-certifieringar visar vanligtvis konsekventa produktionskontroller och tillgång till relevanta testlabb. För kritiska hisssystem, kräv materialspårbarhet, provtestresultat för flex- och flamprestanda och fabriksinspektionsalternativ. Vid beställning av specialanpassat hiss platta färdkablar , kräver en prototypkörning med signerade testresultat för att undvika överraskningar i massproduktionsleveranser.
Snabb jämförelse: PVC vs gummimantlar för hissflatkablar
| Egendom | PVC | Gummi |
| Flexibilitet vid låg temperatur | Tillräckligt till måttligt | Superior |
| Olje- och hydraulvätskemotstånd | Variabel; specialiserade föreningar krävs | Generellt bättre med NBR-blandningar |
| Åldrande och ozonbeständighet | Bra med stabilisatorer | Utmärkt när den är formulerad med anti-ozonanter |
| Flam- och rökprestanda | Lätt formulerad för flamskydd | Möjligt, men kräver specifika formuleringar |
Praktiska upphandlingstips för hissprojekt
Innan du förbinder dig till en kabelleverantör, anpassa efter hissens slaglängd, hastighet, miljö och förväntade cykelantal. Begär provlängder som testats för både elektrisk och mekanisk prestanda, insistera på dokumenterade flex- och flamtestresultat, och bekräfta skärm- och parprestanda när integrerade datakanaler krävs. För specialiserade behov – som Cat6 platta hisskablar eller förbättrad oljebeständighet – samarbeta med tillverkare som har erfarenhet av anpassade färdkablar och som kan leverera spårbara testcertifikat och representativa prover innan full produktion.
