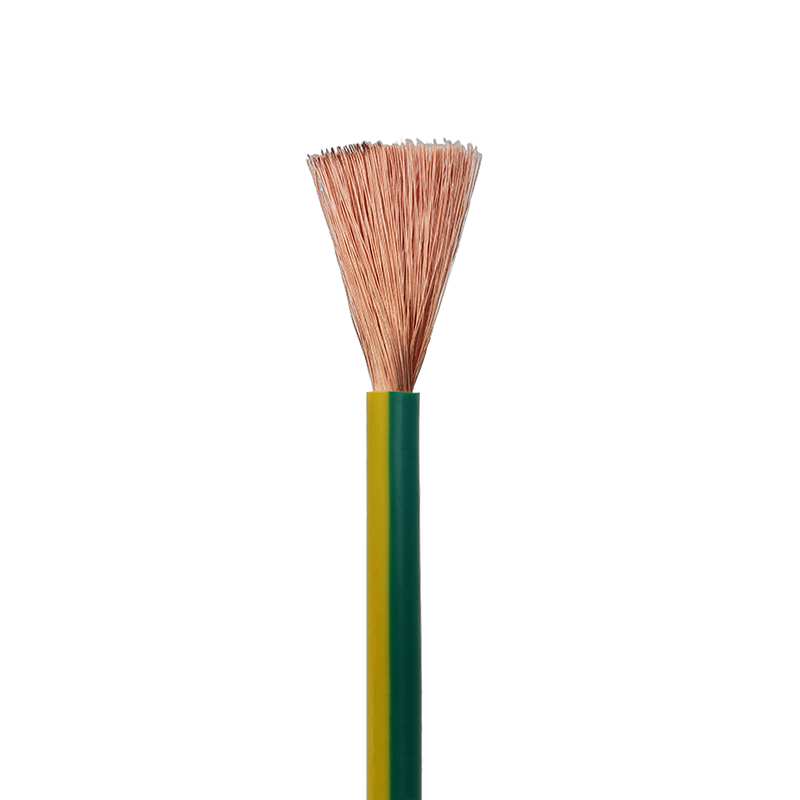

Ledardesign och flexibilitet: antal strängar, diameter och avvägningar

För PVC-isolerade och mantlade kablar med kopparkärna det mekaniska och elektriska beteendet börjar med ledargeometrin. Ökat antal strängar (många fina strängar mot få tjocka strängar) förbättrar flexibiliteten och utmattningslivslängden under upprepade flexcykler, men ändrar DC-motståndet något på grund av ytoxidation och kontaktyta i avslutningar. I praktiska termer för en flexibel skärmad kabel som används för att flytta maskiner eller robotar, går designers vanligtvis från klass 2/5-trådning mot finare klass 6/7-trådning. Detta minskar den minsta böjningsradien och sänker dramatiskt ledarens arbetshärdning vid upprepad böjning.

Praktiska urvalsregler

• Om kabeln måste böjas kontinuerligt (t.ex. dragkedja), välj högre antal strängar och utvärdera flexlivslängden till >1 miljon cykler.
• För fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• När du dimensionerar för spänningsfall, använd ledarmotstånd vid driftstemperatur (inte rumstemperatur) - tvinnade ledare värms snabbare under belastning.

Isoleringstjocklek, spänningsklassning och termiska hänsyn

PVC-isoleringssystem specificeras av både deras elektriska motstånds- och termiska klass. Tjockleken påverkar direkt den dielektriska hållfastheten, men blandningens termiska egenskaper bestämmer strömförande kapacitet och tillåten omgivning. För skärmade flexibla kablar som används nära värmekällor, välj PVC-blandningar formulerade för högre kontinuerliga driftstemperaturer (t.ex. 90°C klassade föreningar) och överväg tjockare isolering för transienta överspänningsmarginaler.

Designtips för förbättrad prestanda

• Ange isoleringstjocklek enligt IEC/NEC-tabeller för den avsedda spänningsklassen och lägg till 10–20 % när transientskydd är ett problem.
• Om värmeavledningen är begränsad (buntade kablar), minska ampaciteten och överväg termiska stabilisatorer i PVC-blandningen.
• UV-stabiliserade PVC-formuleringar eller ytterligare ytterjackor hjälper utomhus; annars kommer PVC att bli spröda vid långvarig UV-exponering.

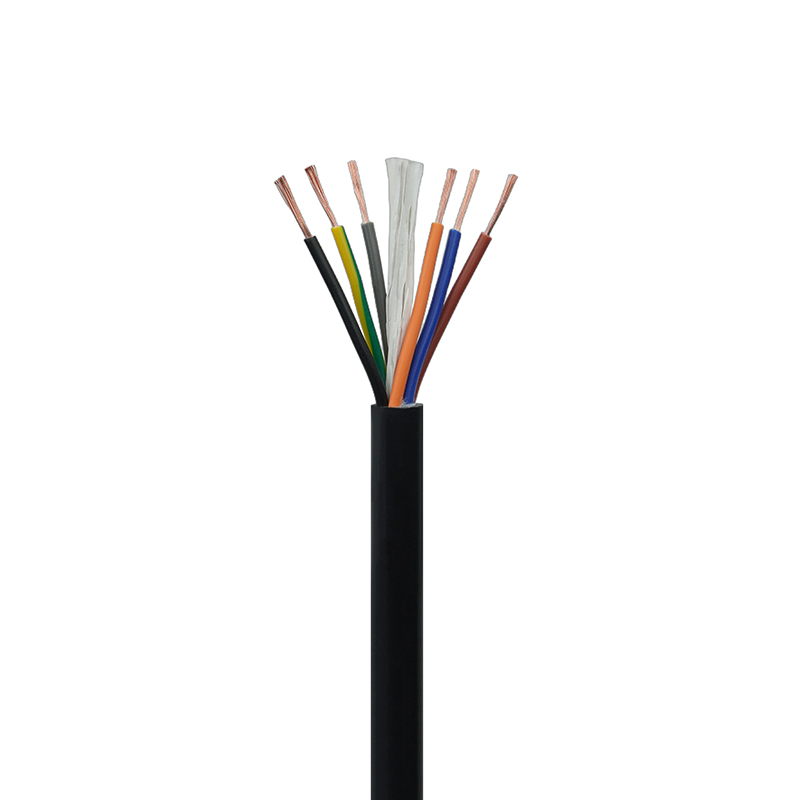

Mantelmaterial, flamskydd och miljöbeständighet

Standard PVC-höljen ger bra nötningsbeständighet och kostnadseffektivitet, men deras sammansättning kontrollerar brandfarlighet, rökdensitet och toxicitet. För industriella och offentliga applikationer krävs ibland alternativ med låg rökhalt med noll halogen (LSZH); LSZH offrar dock en del olje-/nötningsbeständighet jämfört med konstruerade PVC-blandningar. När du specificerar en kopparkärna PVC-isolerad och mantlad kabel, klargör om projektet kräver flamtester såsom IEC 60332-1/3 eller UL 1581 vertikala trågetester - varje test riktar sig mot olika brandbeteenden.

När ska man insistera på speciella höljen

• Kollektivtrafik, tunnlar eller slutna utrymmen: kräver LSZH eller testad lågrök PVC.
• Utomhusinstallation: använd UV-stabiliserade och väderbeständiga PVC-blandningar eller en extra TPU/PE-jacka.
• Oljerika industriområden: välj oljebeständig PVC eller elastomeriska ytterjackor för att undvika uppmjukning och svullnad.

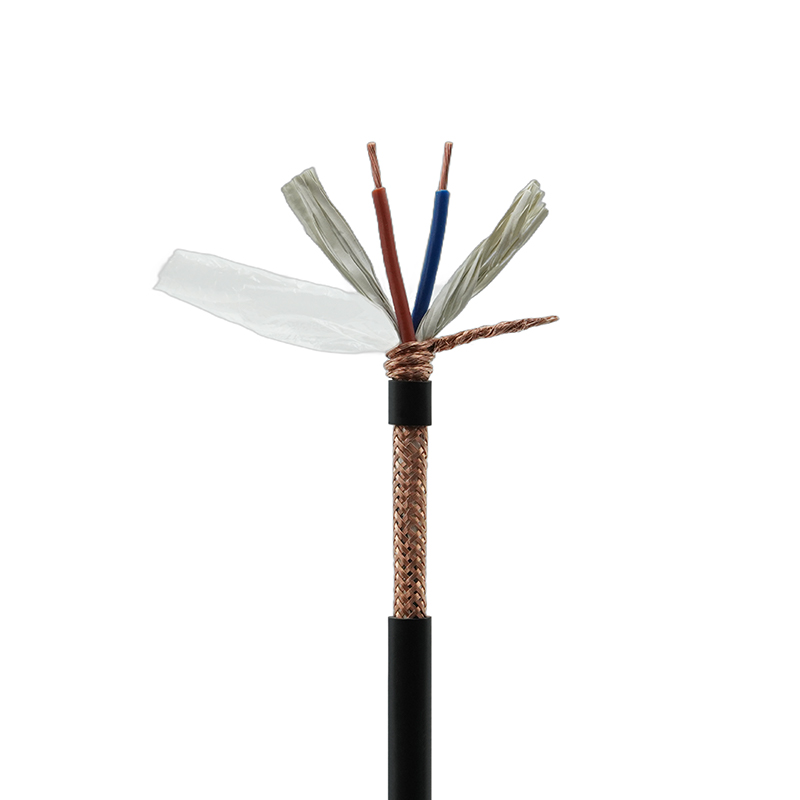

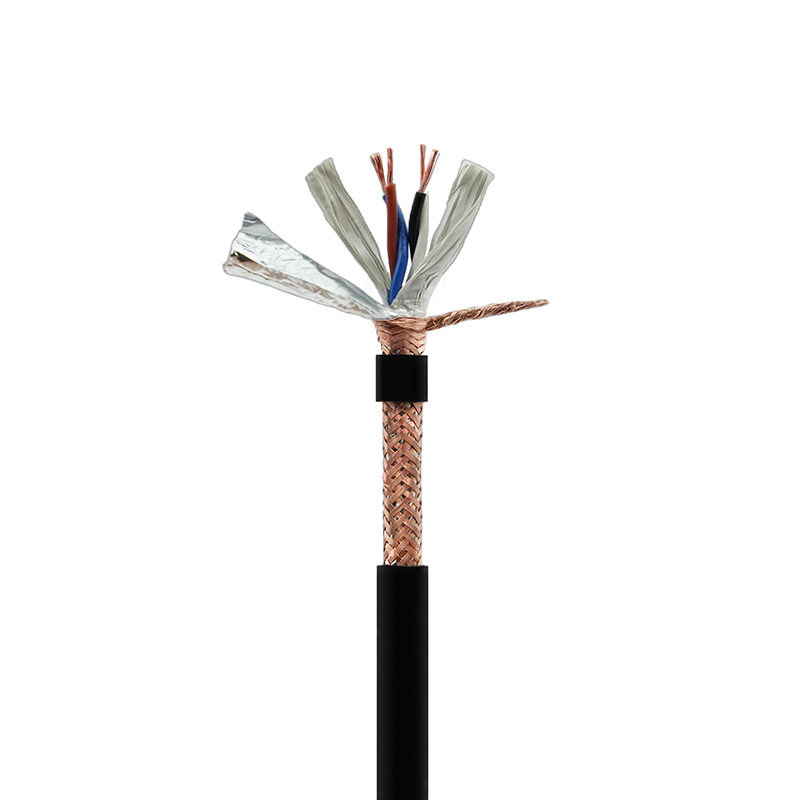

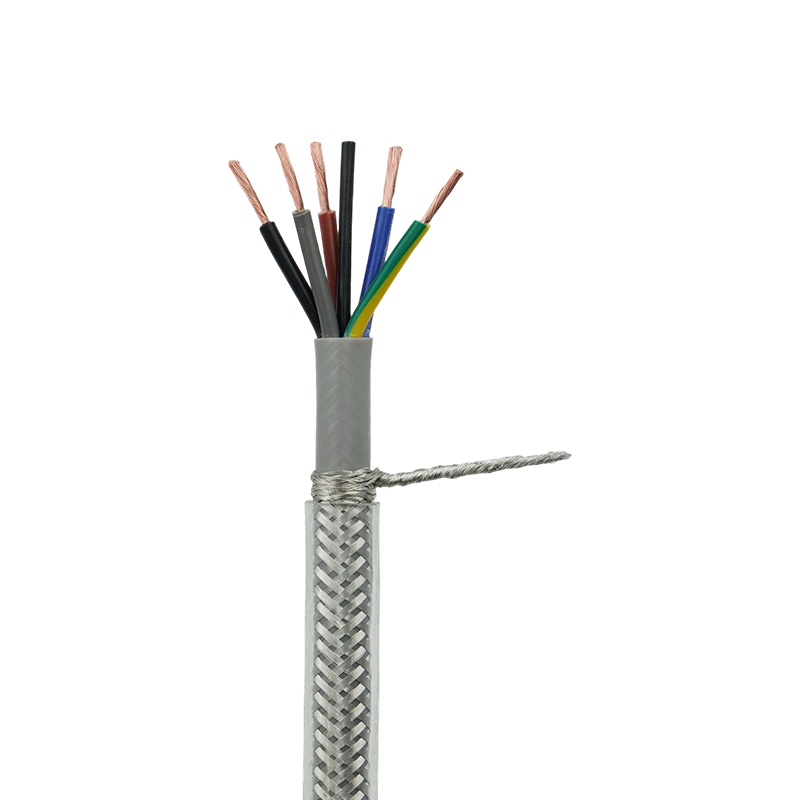

Avskärmningsmetoder för EMI-kontroll: folie, flätning och kombinerade konstruktioner

Val av sköld måste balansera täckning, flexibilitet och jordningsövningar. Folie (aluminium/polyester) ger 100% täckning och är utmärkt vid höga frekvenser men är mekaniskt ömtålig och minskar flexlivslängden om den används ensam på rörliga kablar. Flätskydd (förtennad koppar) erbjuder mekanisk robusthet och bra lågfrekvent prestanda, men typisk täckning sträcker sig från 60–95 %; högre täckning ökar styvheten. En kombinerad foliefläta (folieunderflätning) ger det bästa bredbandsskyddet med bibehållen rimlig flexibilitet.

Sköldavslutning och jordningsmetoder

Korrekt skärmavslutning bevarar skärmningsfördelen: avsluta i ena änden för signalledningar för att undvika jordslingor; för ström eller långa kabeldragningar kan bundna skärmar i båda ändarna krävas med kontrollerad jordning. Använd kompressions- eller lödda dräneringsledningar för lågimpedansanslutning; krimpade mekaniska avslutningar är vanliga men måste verifieras med kontinuitets- och dragtester. När du drar genom anslutningshöljen, bibehåll skärmkontinuiteten med metallbakskal eller dedikerade skärmklämmor för att minimera utstrålade emissioner.

Installationsmetoder: böjradie, fastspänning och dragavlastning

Installationsfel är en vanlig orsak till för tidigt kabelfel. För kopparkärna PVC-isolerade kablar, följ reglerna för minsta böjradie baserad på kabelkonstruktion (flexibla kablar anger ofta 4× kabeldiameter för dynamisk användning, statiska installationer kan tillåta 8×). För högt klämtryck deformerar isoleringen och kan skapa hotspot-punkter där utmattningen koncentreras. Använd glandingångar av lämplig storlek, ställ in skruvklämmor med skyddsdynor och tillhandahåll serviceöglor där rörelser uppstår.

• Följ alltid tillverkarens specificerade dynamiska böjningsradie; vid tveksamhet, öka radien i stället för att minska den.
• Undvik vassa kanter vid ingångsställen – använd genomföringar eller rundade flänsar för att förhindra skav.
• För moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Testning, spårbarhet och certifieringar: vad du kan förvänta dig av en ansedd leverantör

En pålitlig kabelleverantör kommer att tillhandahålla dokumenterad fabrikstestning: ledarmotstånd, högpotentialtester (hipot), isolationsmotstånd, skärmkontinuitet och mekaniska tester för flexlivslängd när så är tillämpligt. Spårbarhet (partinummer, materialcertifikat) och tredjepartscertifieringar som CCC, UL, ISO9001 och CE är viktiga signaler om processkontroll och efterlevnad. För skräddarsydda konstruktioner, begär fabrikstestrapporter och bygg-för-beställning testplaner som återspeglar din applikations elektriska och mekaniska påfrestningar.

Rekommenderade fabrikstester för skärmade flexibla kablar

• DC-resistans och ledarkontinuitet — verifiera mätare och trådning.
• Hipottest mellan ledare och skärm/jord för att bekräfta isoleringsintegriteten.
• Shield kontinuitet och täckningsverifiering (visuell elektrisk) och flätatäckningsmätning där tillämpligt.
• Flex life-provtagning för dynamiska kablar, med post-flex elektriska kontroller för att fånga upp trasiga filament.

Som tillverkare säkerställer jag att Junshuai kör dessa nyckeltester i våra interna labb och kan tillhandahålla certifieringskopior på begäran – vår avancerade produktions- och testutrustning, i kombination med CCC-, UL-, ISO9001- och CE-uppgifter, tillåter oss att skräddarsy och validera kablar till krävande specifikationer.

Anpassningsöverväganden för speciella applikationer

När projekt går bortom standardkatalogartiklar inkluderar praktiska anpassningspunkter: förändrad ledarmetallurgi (syrefri koppar för lågt brus), färgade eller numrerade innermantel för förenklad fältidentifiering, hybridkonstruktioner som kombinerar kraft- och signalpar med delad skärm, och skräddarsydda yttre mantel för kemisk beständighet. Varje förändring påverkar mekaniskt, elektriskt och EMC-beteende, så en kontrollerad plan för konstruktionsverifiering är viktig.

Frågor att definiera innan du beställer en anpassad körning

• Kommer kabeln att vara statisk, tillfällig böjning eller kontinuerlig rörelse?
• Finns det miljöexponeringar (olja, UV, kemikalier, saltspray)?
• Vilka EMC-dämpningsnivåer krävs över frekvensbanden?
• Krävs spårbarhet, batchtestning eller anpassad märkning av regulatoriska skäl?

Vi arbetar direkt med kunderna för att svara på dessa frågor och ta fram en skräddarsydd spec – om du behöver anpassad PVC-isolerad mantlad skärmad flexibel kabel , Jag kan leda dig genom avvägningarna och tillhandahålla fabrikstestdokumentation för att matcha din ansökan.
