Avskärmningsstrategier för bullriga VFD-miljöer
VFD:er producerar högfrekventa omkopplingsspänningar som kan stråla ut och leda längs ledare. En effektiv skärm gör två jobb: den fångar upp utstrålade emissioner och ger en lågimpedans returväg för högfrekventa läckströmmar. För praktiska installationer, behandla alltid kabelskärmen som en aktiv del av jordningssystemet snarare än en kosmetisk fläta – avsluta den stadigt vid drivändan och överväg en andra avslutning vid en panel eller lokal jord för långa körningar för att minimera spänningsuppbyggnad i common-mode.
Enkelände kontra båda ändar sköldavslutning
Single-end-terminering (endast drivände) minskar vanligtvis jordslingströmmar för måttliga körningar i industrianläggningar; båda ändarna förbättrar skärmningseffektiviteten för utstrålade emissioner på mycket långa körningar, men kan introducera cirkulerande strömmar om anläggningens jord är bullrig. Utvärdera i praktiken platsjordning och mät läckströmmar – om du upptäcker höga jordslingor, återgå till enkelände vid frekvensomriktaren med lokal bindning vid motorskåpet.
Val av kabelkonstruktion och hur de påverkar prestanda
Ledarmaterialet, isoleringstypen och skärmgeometrin förändrar alla hur kabeln beter sig med PWM-utgångar. Kopparledare är standard; Däremot påverkar antalet strandningar och individuella strängstorlekar flexibilitet och hud/närhetseffekter vid högre frekvenser. Isolering med låg dielektricitetskonstant och tangent med låg förlust minskar den kapacitiva kopplingen mellan ledarna och sänker laddningsströmmar – detta har betydelse för långa kabeldragningar och för frekvensomriktare utan utgångsfilter.
| Typ av sköld | Dämpning (HF) | Flexibilitet | Rekommenderad användning |
| Aluminium-Mylar folie avlopp | Hög (bra täckning) | Måttlig | Fasta körningar där HF-dämpning är viktig |
| Förtennad kopparfläta | Måttlig (depends on coverage %) | Hög | Flexibel routing, bepansrade enheter |
| Kombination av foliefläta | Högest | Måttlig | Kritiska EMI-miljöer och långa körningar |

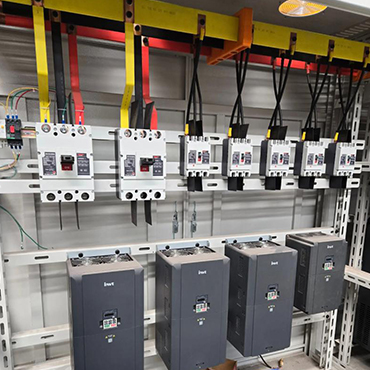

Installation bästa praxis för länge VFD-kabel springer
- Upprätthåll fysisk separation från känsliga kontroll-/kommunikationskablar – om separation är omöjlig, dra frekvensomriktarkabel i separata ledningar eller använd jordad metallisk segregation.
- Undvik att linda ihop överflödig kabel nära enheter; Spolar ökar induktansen och kan orsaka överspänningsreflektioner på motorterminalerna.
- Observera tillverkarens specificerade böjradie – snäva böjar kan skada sköldens kontinuitet och öka dielektrisk spänning, vilket minskar livslängden under upprepad belastning.
- Implementera mellanliggande jordpunkter för mycket långa metalliska kabelrännor samtidigt som du övervakar cirkulerande strömmar; använd bondingjumpers dimensionerade för högfrekventa strömmar, inte bara stationära felströmmar.
Elektriska egenskaper som spelar roll (och hur man kan lindra problem)
Kapacitans, laddströmmar och motorvärme
Kapacitanser från kabel till ledare och ledare till skärm producerar laddningsströmmar när VFD växlar. Laddströmmar orsakar extra förluster i motorn och ökar drivströmavläsningarna. För långa körningar välj kablar med lägre kapacitans per meter, eller installera dV/dt-filter eller sinusformade utgångsfilter vid frekvensomriktaren för att minska omkopplingen av dv/dt och lägre laddningsström in i motorn.
Reflexer, kabelimpedans och överspänning vid motorklämmor
Snabba PWM-kanter ser kabeln som en transmissionslinje; oöverensstämmelse mellan frekvensomriktarens utgångsimpedans och kabelns karakteristiska impedans skapar spänningsreflektioner som uppträder som transienta överspänningar vid motorn. Lösningarna inkluderar styrning av dV/dt (snubbers, filter), användning av kabel med lämplig impedans och att hålla kabellängder inom rekommenderade gränser för frekvensomriktaren (se enhetsdokumentation). För högspännings- eller långdistanskörningar kan utgående reaktorer också hjälpa till att dämpa reflektioner.
Kontaktavslutningar, pansar och mekaniskt skydd
Sköldavslutningskvalitet påverkar direkt EMC-prestandan – använd kontinuerlig 360° skärmkontakt där det är möjligt och se till att dräneringsledaren eller flätan är lödd eller krympt för att bibehålla låg impedans. När pansar finns (ståltråd eller tejp) fäst pansar till jord vid en eller båda punkter beroende på platsen för jordning. Använd lämplig dragavlastning för att förhindra att skärm eller ledare dras ut; mekaniska fel maskerar sig ofta som intermittenta elektriska fel.
Tester, certifieringar och varför de är viktiga
Verifierad prestanda genom tester (impedans, kapacitans, högpotential, skärmkontinuitet och EMC-emissionstester) säkerställer att kablar beter sig förutsägbart i VFD-installationer. Certifieringar som UL och CE indikerar överensstämmelse med erkända säkerhets- och EMC-standarder, medan ett robust ISO9001-kvalitetssystem hjälper till att upprätthålla konsistens över produktionspartier. Vi tillverkar skärmad VFD-kabel kvaliteter och vår fabrik har CCC-, UL-, ISO9001- och CE-certifieringar – detta gör att vi kan stödja skräddarsydda konstruktioner med spårbara testdokument när projekt kräver det.
Vanliga fellägen och checklista för felsökning på plats
- Intermittent utlösning: kontrollera skärmavslutningar och kontinuitet; dåliga bindningar gör att EMI kopplas in i styrkretsar och orsakar störande utlösningar.
- Höga motorlagerströmmar: verifiera axeljordningsåtgärder, inspektera kabelskärmanslutningar och överväg att installera axeljordningsringar eller isolerade lager där så är lämpligt.
- Övertemperatur vid motor: mät laddningsström och jämför mot motorvärmekurvor – om laddning bidrar, lägre kopplingsfrekvens eller passa in filter.
- Allvarliga EMI-klagomål: utför en platsundersökning med en närfältssond, granska skärmtäckningen (% flätning) och överväg att uppgradera till folieflätade kompositskärmar eller lägga till ferritkärnor på motorkabeln.
Om du vill kan vi tillhandahålla skräddarsydda rekommendationer för kabelkonstruktion (ledartrådning, skärmtyp, mantelblandning) för din applikation - vi designar och tillverkar skräddarsydda VFD-skärmade motorkablar och kan leverera testrapporter och certifikat på begäran. När tillförlitlighet och EMC-prestanda spelar roll, en specialbyggd kabel från en certifierad tillverkare minskar idrifttagningstiden och långvarig underhållshuvudvärk.
