Industriell gas- och oljebeständig kablage: En praktisk valguide

Olje- och gasarbete ger sällan kablage ett enkelt liv. En parkabel kan se enkel ut, men i ett raffinaderi, på ett borrgolv eller runt en bränsleterminal måste den överleva kolvätekontakt, värmecykling, vibrationer, spolning och ibland kontinuerlig rörelse. Industriella gas- och oljebeständiga kablar är det praktiska svaret när en vanlig partvinnad kabel skulle mjukna, svälla, spricka eller tappa signalkvaliteten för tidigt. Den användbara frågan är inte bara "är den oljebeständig?" men "vilken olja, vid vilken temperatur, hur länge och under vilka mekaniska förhållanden?"

Vad är industriellt gas- och oljebeständigt parkablar egentligen

Parkablar använder två isolerade ledare tvinnade tillsammans för att bära en signal. På industrianläggningar kan den signalen vara RS-485, instrumentering, styrdata, Ethernet eller en lågnivåsensoranslutning. Parkonstruktionen hjälper till att avvisa common-mode-ljud, men det gör inte i sig kabeln lämplig för olje- och gasservice. Motståndet kommer från hela konstruktionen: ledartrådning, isoleringsmaterial, fyllmedel, tejper, sköldar, inre mantel och yttre mantel.

En kabel som säljs för dessa miljöer bör behandlas som en konstruerad enhet snarare än som en handelsvara. Jackan måste motstå de specifika vätskor den kommer att möta. Isoleringen ska behålla sina elektriska egenskaper. Skölden måste förbli effektiv efter böjning och avslutning. Och kabeln måste passa installationsmetoden, oavsett om den är fixerad i en bricka, dragen genom ledning eller böjd i en rörlig maskin.

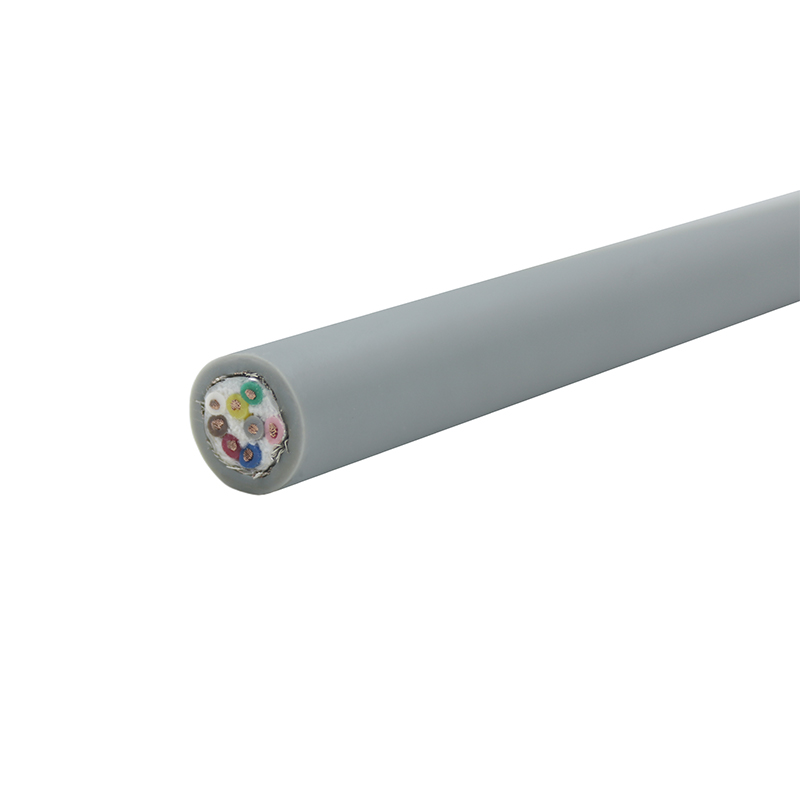

LIYCY-TP flexibel skärmad tvinnad datakabel Industriell skärmad tvinnad kabel avsedd för precisionssignallänkar; relevant vid granskning av mantlade sammansättningar för krävande miljöer. Visa produkt →

Varför olje- och gasmiljöer straffar vanlig parkabel

Kolväten är inte alla lika. Diesel, hydraulolja, smörjolja, råolja, glykol, metanol, borrvätskor och rengöringskemikalier kan angripa polymerer på olika sätt. Vissa orsakar volymsvällning. Vissa extraherar mjukgörare och lämnar en jacka hård och spröd. Andra mjukar upp ytan, minskar nötningsbeständigheten eller ändrar dimensioner tillräckligt för att påverka kopplingar och packningar. En jacka som överlever ett stänktest kan misslyckas efter långvarig nedsänkning eller upprepad exponering vid förhöjd temperatur.

Värme gör kemisk attack snabbare. Kyla gör vissa material styva och lättare att knäcka. UV-exponering åldrar utomhusjackor. Saltvatten och fukt driver korrosion vid sköldar, avlopp och avslutningar. Mekanisk stress lägger till ytterligare ett lager: vibration, högtryckstvätt, nötning av kabelrännan, snäva böjradier och kontinuerlig böjning. I riskområden måste kabeln också passa installationsdesignen, inklusive genomföringar, barriärer och tätningsarrangemang. En kabel är inte "explosionssäker" i sig själv; det är en del av ett kompatibelt system.

Jacka och isoleringsmaterial som gör skillnaden

Polyuretan, eller PUR, är ofta ett starkt val för flexibla industriella parkablar som utsätts för olja, nötning och upprepade rörelser. Den erbjuder bra oljebeständighet och tufft mekaniskt beteende, vilket är anledningen till att den förekommer i dragkedjor, robotteknik och spolningsapplikationer. Det är inte universellt: exponering för hett vatten och ånga måste kontrolleras, och vissa formuleringar beter sig annorlunda än andra. En PUR-mantlad skärmad tvinnad Ethernet-kabel, till exempel, kan vara en förnuftig passform för oljiga automationsområden där både signalintegritet och mantelseghet spelar roll.

TPU-CAT6-STP PUR-mantlad Kategori 6 skärmad kabel PUR-mantlad kategori 6 skärmad partvinnad kabel för Gigabit-länkar i slitstarka industri- och utomhusmiljöer; relevant när jackans seghet är viktig. Visa produkt →

Nitrilgummi, polykloropren och andra gummiblandningar är vanliga där oljebeständighet, värmebeständighet och hållbarhet utomhus behövs. De tenderar att vara tyngre och mindre flexibla än PUR, så de passar fasta eller tillfälliga flexrutter bättre än användning av högcykeldragkedjor. Polyeten står emot fukt och många kemikalier bra men är styvare och mindre förlåtande i rörelser. PVC är ekonomiskt och flamskyddande, men oljebeständigheten varierar kraftigt beroende på formulering, så "PVC-mantel" ensam säger dig väldigt lite. FEP och PTFE uppträder där kemikalieresistens eller hög temperatur motiverar kostnaden.

Valet av isolering spelar lika stor roll. PE, PP, FEP och XLPE kan var och en tjäna olika elektriska och termiska behov. För parkablar påverkar kapacitans, impedans och parobalans signalkvaliteten. En tjock oljebeständig jacka kan inte kompensera för dålig pargeometri.

Avskärmning, parning och signalintegritet

Olje- och gasanläggningar är elektriskt bullriga. Motorer, drivenheter, svetsutrustning, radioapparater och kraftdistribution kan alla koppla brus till signalpar. Foliesköldar ger hög täckning och är bra för kompakta konstruktioner. Flätade sköldar motstår böjning och mekanisk skada bättre. Många industriella parkablar kombinerar båda. Individuell skärmningspar kan minska överhörning, medan en övergripande skärm hanterar yttre störningar.

Skölden fungerar bara om den är korrekt avslutad. En dräneringsledning som lämnas flytande, en skärm jordad vid fel punkt eller en kontakt med dålig 360-graders bindning kan förvandla en bra kabel till en källa till intermittenta fel. I riskområden måste skärm- och avloppsavslutningar också passa jordnings- och isoleringsdesignen. Anta inte att mer avskärmning alltid är bättre; välj den sköld som matchar brusproblemet, partypen och det tillgängliga utrymmet.

En praktisk urvalschecklista

Urvalet bör börja med exponeringen, inte katalogrubriken. Tabellen nedan är ett kompakt sätt att jämföra vad en leverantör hävdar med vad applikationen faktiskt behöver.

Installations- och underhållsdetaljer som avgör livslängden

Även en bra kabel kan misslyckas vid installationen. Respektera böjradien. Undvik åtsittande buntband som krossar parets geometri. Stöd långa vertikala körningar. Håll signalpar åtskilda från strömkablar där det är praktiskt och följ designen för skärmning och jordning. I tvättställen, kontrollera att körtlar och avslutningar är kompatibla med jackans material och inte skapar stresskoncentrationer.

Om rutten rör sig, använd en kabel som är designad och testad för den rörelsen. En high-flex skärmad tvinnad dragkedjekabel, till exempel, är byggd för upprepad böjning snarare än enstaka justeringar. För fasta brickkörningar kan en tuffare gummi- eller PUR-jacka fortfarande vara rätt val, men flexlivslängden behöver inte vara den begränsande faktorn. Under underhåll, inspektera för svullnad av manteln, sprickor, tillplattning, sköldkorrosion och lösa avslutningar. Byt ut kabel som har ändrat form eller hårdhet efter kemisk exponering; den har redan förlorat en del av sin säkerhetsmarginal.

TRVVSP High-Flex Shielded Twisted-Pair Drag Chain-kabel Skärmad tvinnad dragkedjekabel för höghastighetssignal och kraftöverföring i rörliga rutter; inspektera när upprepad böjning är en del av installationen. Visa produkt →

Kvalitetskontroller och dokumentation att be om

Be om mer än ett materialnamn. Användbara bevis inkluderar oljedoppningstestförhållanden, drag- och töjningsresultat före och efter exponering, volymsvällning, kallböjningsprestanda, flambeteende, skärmkontinuitet, ledarmotstånd och spänningsmotstånd. För datapar hjälper kapacitans- och impedansdata att bekräfta att kabeln kommer att stödja den avsedda signalen. För rörliga applikationer är flextestförhållanden viktigare än en allmän beskrivning av "hög flex".

Batchspårbarhet, jackamärkning och en tydlig uppgift om det testade temperaturområdet är också praktiska köppunkter. Om en leverantör inte kan förklara hur kabeln testades, eller inte kan matcha manteln med den faktiska vätskelistan, fortsätt att ställa frågor. Vår laboratorie- och testresurser är den typ av detaljer som är värda att granska innan en specifikation låses.

Matcha kabeln till applikationen

• Offshoreplattformar och borrgolv: saltvatten, olja, vibrationer, UV och installationsmetoder i farliga områden.
• Raffinaderier och petrokemiska anläggningar: värme, kolväten, EMI och långa fasta körningar blandat med lokal böjning.
• Tankanläggningar och bränsleterminaler: utomhusåldring, bränslekontakt, ångtätning och långa kabeldragningar.
• Rörledningar och kompressorstationer: breda temperatursvängningar, vibrationer och instrumenteringssignalintegritet.
• Maskiner och automation i oljeanläggningar: kylvätska, hydraulolja, upprepad böjning och nötning.

Samma kabelkvalitet bör inte förväntas lösa alla fall. Ett fast instrumentpar i ett varmt raffinaderi och en rörlig parkabel på en oljig maskin kan båda kallas "oljebeständiga", men de är olika utformningar. Ett bra urval separerar dessa uppgifter tidigt och matchar sedan jacka, sköld, parkonstruktion och godkännande till rutten.

Att sammanföra specifikationen

Industriell gas- och oljebeständig parkabel är en detaljartikel med stor effekt på tillförlitligheten. Börja med vätskelistan och temperaturen, arbeta sedan igenom elektrisk prestanda, skärmning, mekanisk rörelse, krav på riskområden och dokumentation. Där rutten är fast, prioritera kemisk och termisk beständighet. Där den rör sig, lägg till flexlivslängd och nötningsbeständighet till samma recension. Den beställningen håller specifikationen ärlig och undviker att betala för en jackfunktion som inte adresserar det verkliga felläget.

Om du smalnar av en kabel för ett specifikt raffinaderi, terminal, sladd eller offshorepaket, prata med vårt team med vätskeexponering, väg och signaldetaljer. En kort, tydlig anmärkning sparar vanligtvis mer tid än en lång lista med generiska "oljeresistenta" påståenden.
